Конструкция земснаряда

Земснаряд это плавучая машина, оборудованная устройствами для разработки грунта под водой, добычи грунта и его перемещения на необходимое расстояние с последующей укладкой. С помощью земснаряда вы можете очистить водоемы (от пруда или отстойника комбината, до углубления реки, озера), добыть песок и гравий из карьера, сапропель из озера, и использовать земснаряд при добыче драгоценных металлов.

Земснаряды подразделяются на следующие типы:

  • по рабочему органу - на землесосные, эжекторные, шнековые, эрлифтные
  • по рабочим перемещениям - якорно-тросовые, свайно-тросовые, свайные и с помощью двигателей
  • по типу рыхлителя грунта на землесосных, эжекторных и эрлифтных - фрезерный, гидравлический или фрезерно-гидравлический (редко применяются шнековые, вибрационные и другие рыхлители грунта)
  • по способу транспортирования грунта - в собственном трюме (трюмный земснаряд), по плавучему и береговому пульпопроводам, по подвесному пульпопроводу, по лонгкулуару (длинному лотку), в шаландах, в бункерных баржах
  • по типу привода рабочего органа - дизельные, дизель-электрические, электрические дизель-гидравлические, дизель-электро-гидравлические

Отличительной особенностью земснарядов нашего производства является разборная конструкция корпуса катамаранного типа с дизель-электрической станцией на борту. Земснаряд оснащается погружным грунтовым насосом и фрезерным рыхлителем. Для осуществления связи между земснарядом и берегом используется плавучий грунтопровод, обеспечивающий работу земснаряда в любых стесненных условиях русел малых рек, проток и каналов. Быстрый монтаж и демонтаж в полевых условиях, обслуживание земснаряда двумя специалистами, доступная цена, быстрый срок изготовления – это то, что необходимо для выполнения задач заказчика.

Основные узлы земснаряда:

  • корпус - катамаран, выполненный из двух понтонов. Понтоны соединены между собой межпонтонной рамой на корме, внутри которой находится топливный бак и порталом в носовой части
  • грунтозаборная рама, на которой монтируется грунтозаборное устройство, землесос с приводом, фрезерный рыхлитель с приводом
  • система технического водоснабжения
  • устройство рамоподъемное
  • лебедки папильонажные
  • рубка багермейстера
  • дизель-генераторная установка под надстройкой
  • комплект энергетического оборудования
  • всасывающий и напорный трубопроводы
  • пульпопровод (всасывающий и напорный)
  • топливная емкость

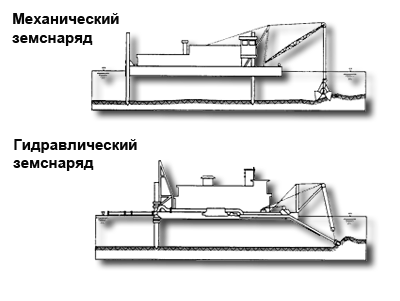

Конструкция земснаряда

Размыв грунта осуществляется потоком воды, всасываемой через грунтозаборное устройство землесосом, который обеспечивает также напорную транспортировку образующейся пульпы. Для интенсификации разработки земснаряд может иметь механический или вибрационный рыхлитель грунта. От земснаряда до берега монтируется плавучий пульповод на понтонах. Дальнейшая транспортировка и укладка пульпы происходит так же, как при гидромониторной разработке.

В зависимости от условий производства работ транспортировка пульпы может быть самотечной и напорной. При достаточном перепаде высот между забоем и участком намыва транспортировка пульпы возможна под действием гравитационных сил самотеком по лоткам и трубам. Этот способ имеет ограниченное применение.

При напорной транспортировке пульпа из зумпфа в забое перекачивается землесосом по пульповоду к месту намыва.

Землесос - центробежный насос, конструкция которого позволяет перекачивать жидкую массу с твердыми включениями. Создаваемый землесосом напор обеспечивает трубопроводную транспортировку пульпы на значительные расстояния.

Пульповоды, так же как и водоводы, монтируются к гидромониторам в основном из инвентарных труб с быстроразъемными соединениями, что позволяет оперативно изменять длину трубопроводов при минимальных трудозатратах.

Укладка (намыв) грунта происходит в результате оседания частиц грунта из пульпы, когда скорость движения ее становится ниже критической величины. Используя бульдозеры, площадь намыва ограждают по периметру грунтовыми валками, создавая так называемую "карту намыва", и заполняют ее пульпой. Скорость движения пульпы в карте падает практически до нуля, грунт осаждается, осветленная вода через водосборные колодцы, предварительно устроенные в карте, сбрасывается за пределы участка намыва.
