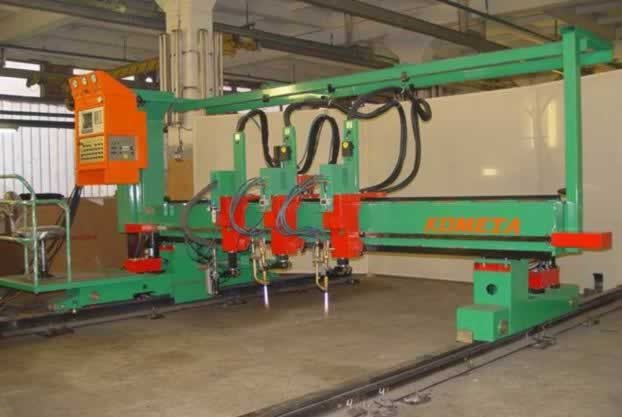

Машина для термической резки «Комета М» с совмещенной технологической оснасткой

Машина для термической резки серии «Комета М» – это машина портального типа для плазменно-кислородной резки листовой низкоуглеродистой стали. Машина характеризуются качеством механических узлов, использованием современной системы ЧПУ CNC 4000 и качественной технологической оснасткой.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ МТР «КОМЕТА М П-1К-1ПЛ-П-2,5-16-8-1»*

  • Габариты разрезаемого листа, мм, возможные
    • ширина 2000, 2500, 3200, 3600,4500, 6300
    • длина от 4000 до 24000
  • Ширина колеи направляющих рельсового пути, мм 3300, 4500 и т.д
  • Минимальный размер между суппортами, мм 195
  • ЧПУ CNC 4000 - на базе промышленного компьютера
  • Диапазон разрезаемых толщин плазменным резаком, мм (возможно) 1-100
  • Диапазон разрезаемых толщин одним газокислородным резаком, мм 3-300 (10-400 по спецзаказу)
  • Наибольшая скорость перемещения резака, мм/мин 8000
  • Возможно увеличение по спецзаказу, до 20000
  • Число суппортов для фигурного раскроя возможно 1-6
  • Точность воспроизведения контура по ГОСТ 5614-74,мм ± 0,35
  • Класс вырезаемой заготовки при плазменной резке по ГОСТ 14792 П 1122
  • Класс вырезаемой заготовки при газокислородной резке по ГОСТ 14792 К 112
  • Стабилизация расстояния между резаком и листом при фигурной резке - автоматическая
  • Номинальная производительность на один резак при непрерывной газокислородной резке стали толщиной 20мм, м/ч 30
  • Номинальная производительность на один резак при непрерывной плазменной резке стали толщиной 20мм, м/ч (АПР-400А) 40
  • Аппарат плазменной резки по заказу
  • Электропитание от сети трехфазного переменного тока с глухозаземленной нейтралью, четырехпроводная линия, 380В, 50Гц
  • Потребляемая мощность машины, не более, кВт 2
    • источником тока , кВт в зависимости от источника

«Машина М» 2К-1Пл


Подробное описание в формате PDF

Для просмотра необходимо установить Adobe Acrobat Reader
