Нефтебазы

Для хранения нефти, нефтепродуктов и других жидкостей в отечественной практике применяются резервуары металлические, железобетонные, из синтетических материалов, льдогрунтовые. Наиболее распространены, как у нас в стране, так и за рубежом, стальные резервуары.

Специалисты нашей компании готовы помочь Вам спроектировать, изготовить и смонтировать вертикальные цилиндрические резервуары. Такие емкости применяют для хранения нефтепродуктов (нефтебазы), холодной и горячей воды, щелочей и их производных, мелассы, патоки, жидких удобрений и др. продуктов.

Первое в мире цилиндрическое нефтехранилище из склёпанных листов стали было построено В. Г. Шуховым на Балахнинских нефтепромыслах под Баку в 1878 году.

Резервуар Шухова —хранилище из листов стали для нефти, нефтепродуктов и других жидкостей высотой и диаметром более трёх метров, с тонким днищем на песчаной подушке и ступенчатой толщиной стенок, отличающееся минимальными затратами стали при заданном объёме. Резервуары Шухова отличаются простотой и экономичностью конструкций и монтажа.

Металлоконструкции резервуаров в комплекте со всем необходимым оборудованием поставляются во все регионы Украины и могут быть смонтированы как на свободных площадях, так и на реконструируемых территориях. Стенки и днища резервуарных конструкций могут быть изготовлены в виде рулонных заготовок и отдельными листами. Конструкции крыш поставляются в виде готовых к монтажу элементов щитов. Для изготовления резервуарных конструкций используется сталь высокого качества, по желанию заказчика – нержавеющая.

Резервуары изготавливаются:

  • в рулонном и полистовом исполнении
  • со стационарными крышами
  • с плавающими крышами
  • с понтоном
  • по специальным проектам, с привязкой к конкретным условиям эксплуатации
  • различной емкости

Резервуары могут устанавливаться подземно или наземно. Подземными называют резервуары, заглубленные в грунт или обсыпанные грунтом, когда наивысший уровень хранимой в нем жидкости находится не менее чем на 0,2 м ниже минимальной планировочной отметки прилегающей площадки, а также резервуары, имеющие обсыпку не менее чем на 0,2 м выше допустимого уровня жидкости в резервуаре и шириной не менее 3 м. Наземными называют резервуары, у которых днище находится на одном уровне или выше минимальной планировочной отметки прилегающей площадки в пределах 3 м от стенки резервуара.

Для нефтебаз предлагается широкий спектр оборудования, связанного с верхним и нижним наливом и сливом нефтепродуктов. Кроме этого, в зависимости от типа жидкости, которая будет храниться в резервуаре, он может быть оборудован:

  • дыхательной арматурой
  • приемно-отпускными устройствами
  • системами размыва донных отложений
  • вентиляционными патрубками
  • огневыми преградителями
  • хлопушей

Резервуары, предназначенные для хранения вязких нефтепродуктов, часто оборудуются системами обогрева и покрываются теплоизоляционным негорючим материалом. В качестве теплоизоляционных материалов могут применяться кирпич, асбоцемент, шлаковата, пеностекло. Подогрев хранимой жидкости в резервуарах с помощью внутренних обогревателей производится насыщенным паром или горячей водой.

На крышах резервуаров кроме дыхательной арматуры размещаются также световые и технологические люки для проведения замеров и технического обслуживания, а на плавающих крышах, кроме того, устройства для удаления атмосферных осадков через гибкий шланг или шарнирную трубу и подвижную лестницу.

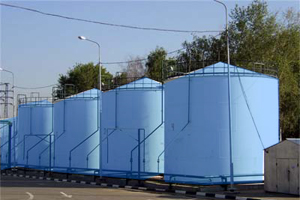

Резервуары вертикальные стальные

Характеристики резервуаров вертикальных стальных (РВС):

Объем резервуара, м3 Диаметр, мм
Высота цилиндра, мм
Ориентировочная масса, т
100 4730 6000
от 9,2 до 10
200 6630  6000 от 12,5 до 14
300 7580  7500 от 15до 18
400 8530  7500 от 19 до 23
700 10430  9000 от 27 до 32
1000 10430 12000 от 34 до 44
2000 15180
12000 от 53 до 65
3000 16500 15000
75
3000 18980 12000 от 89 до 110

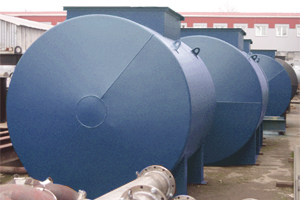

Резервуары горизонтальные наземные

Характеристики горизонтальных наземных резервуаров:

Обозначение
Объем резервуара, м3
Масса резервуара, т
Диаметр, мм
Длина резервуара, мм
РГСн-3  3 1,03 1400
2150
РГСн-5  5 1,26 2000 2150
РГСн-10  10 1,63  2000 2610
РГСн-25  25 2,66  2800 4280
РГСн-50  50 4,20  2800 8800
РГСн-75  75 5,30
 3200 9290
РГСн-100  100 6,50 3200
12350

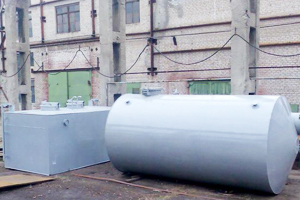

Резервуары горизонтальные подземные

Характеристики горизонтальных подземных резервуаров:

Обозначение
Объем резервуара, м3
Масса резервуара, т
Диаметр, мм
Длина резервуара, мм
РГСп-3 3 1,03 1400
2150
РГСп-5 5 1,26 2000 2150
РГСп-10 10 1,63 2000 2610
РГСп-25 25 2,66 2800 4280
РГСп-50 50 4,20 2800 8800
РГСп-75  75 5,30
3200 9290
РГСн-100 100 6,50 3200
12350

   Фотогалерея
